Render Setup en Instancing

Nu we al onze data hebben (de vorm van de partikels en de posities in een texture), gaan we dit samenbrengen in een render-netwerk. Hier maken we van data weer beeld.

Stap 1: Het Materiaal (Point Sprite)

We willen dat onze punten er niet uitzien als saaie stippen, maar als "sprites" (afbeeldingen die altijd naar de camera wijzen).

1. Voeg een Point Sprite MAT toe.
2. Je kunt hier later een texture aan toevoegen om de vorm van het puntje te veranderen (bijvoorbeeld een cirkel of rook-wolkje).

Stap 2: De Geometry Container (Geo)

Dit is het hart van de render. Hier koppelen we de vorm aan de posities.

1. Input Linken: Voeg een Geometry Container toe en koppel deze aan de Point Sprite MAT.
   • Uitleg: De manier om dit te doen is door van de pointsprite weg te slepen en dan op TAB te drukken. Hiermee krijg je het operator-menu en kan je in COMP kiezen om een nieuwe geometry COMP toe te voegen.
2. Materiaal Linken: Sleep de Point Sprite MAT naar de Geometry Container en kies "Material", of vul de naam van de Point Sprite MAT in bij de parameter Material op de Render tab van de Geometry Container.
3. Instancing Aanzetten:
   • Ga naar de Instance tab van de Geometry Container.
   • Zet de schakelaar Instancing op On.
   • Sleep je uiteindelijke positie-texture (van de stap "Punten Verplaatsen", bijv. de eind-null of de gecombineerde positie-top) naar het veld Translate OP (onder Instance 2 tab).
   • Koppel de kanalen: TX -> r, TY -> g, TZ -> b.

Nu wordt voor elke pixel in je texture, één kopie van je particle getekend op die specifieke XYZ-positie.

Stap 3: Camera en Licht

Om iets te kunnen zien, hebben we een virtuele camera en licht nodig.

1. Voeg een Camera COMP toe. Plaats deze op een positie (bijv. Z = 5) zodat je naar het midden kijkt.
2. Voeg een Light COMP toe. Hoewel Point Sprites vaak geen licht nodig hebben (ze geven zelf licht in "Constant" mode), is het goed om er een te hebben voor andere materialen.

Stap 4: Renderen

De laatste stap is het maken van het 2D-plaatje.

1. Voeg een Render TOP toe.
2. Standaard pakt deze automatisch de Geometry Container, Camera en Light als ze in hetzelfde netwerk staan. Controleer of je geometrie zichtbaar is in de Render TOP.
3. Zet eventueel de resolutie van de Render TOP op 1920x1080 (of 1280x720 voor betere performance).

Resultaat

Je ziet nu je 3D-vorm, opgebouwd uit duizenden puntjes die bewegen op de muziek!

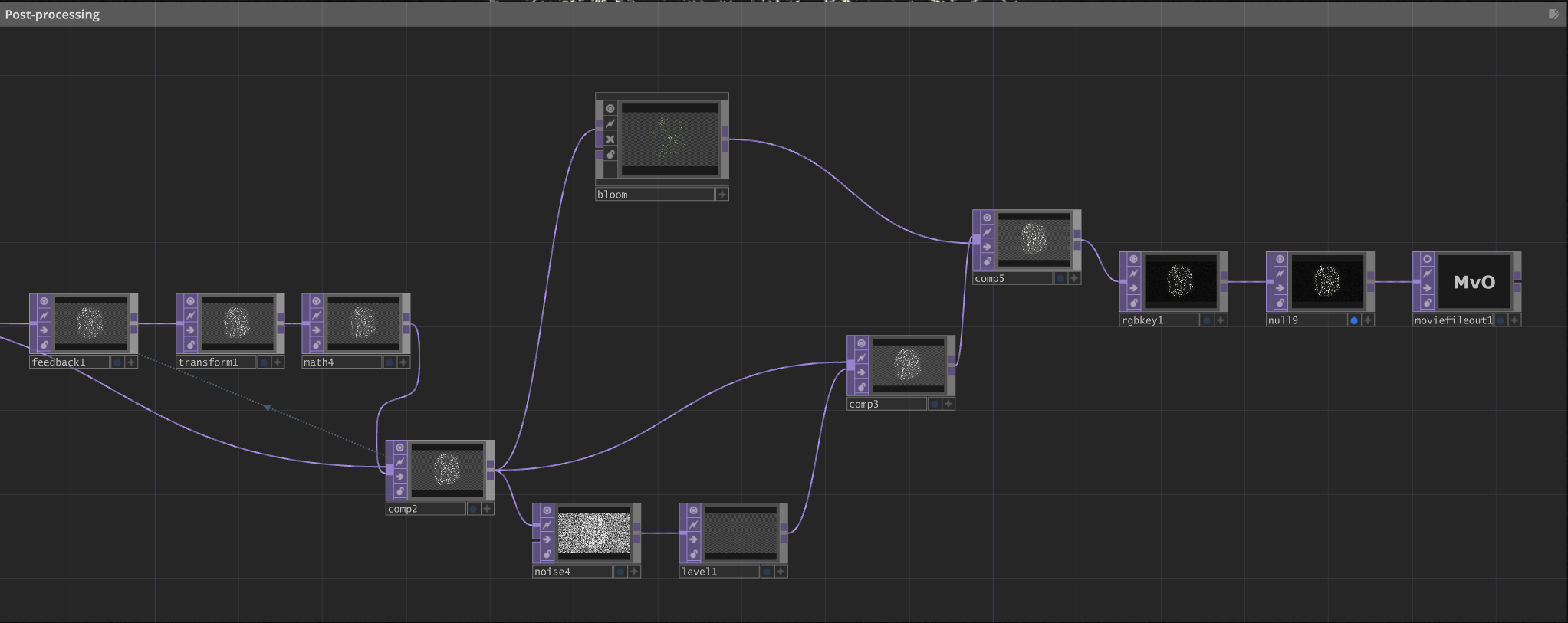

Klik hier voor de oplossing
